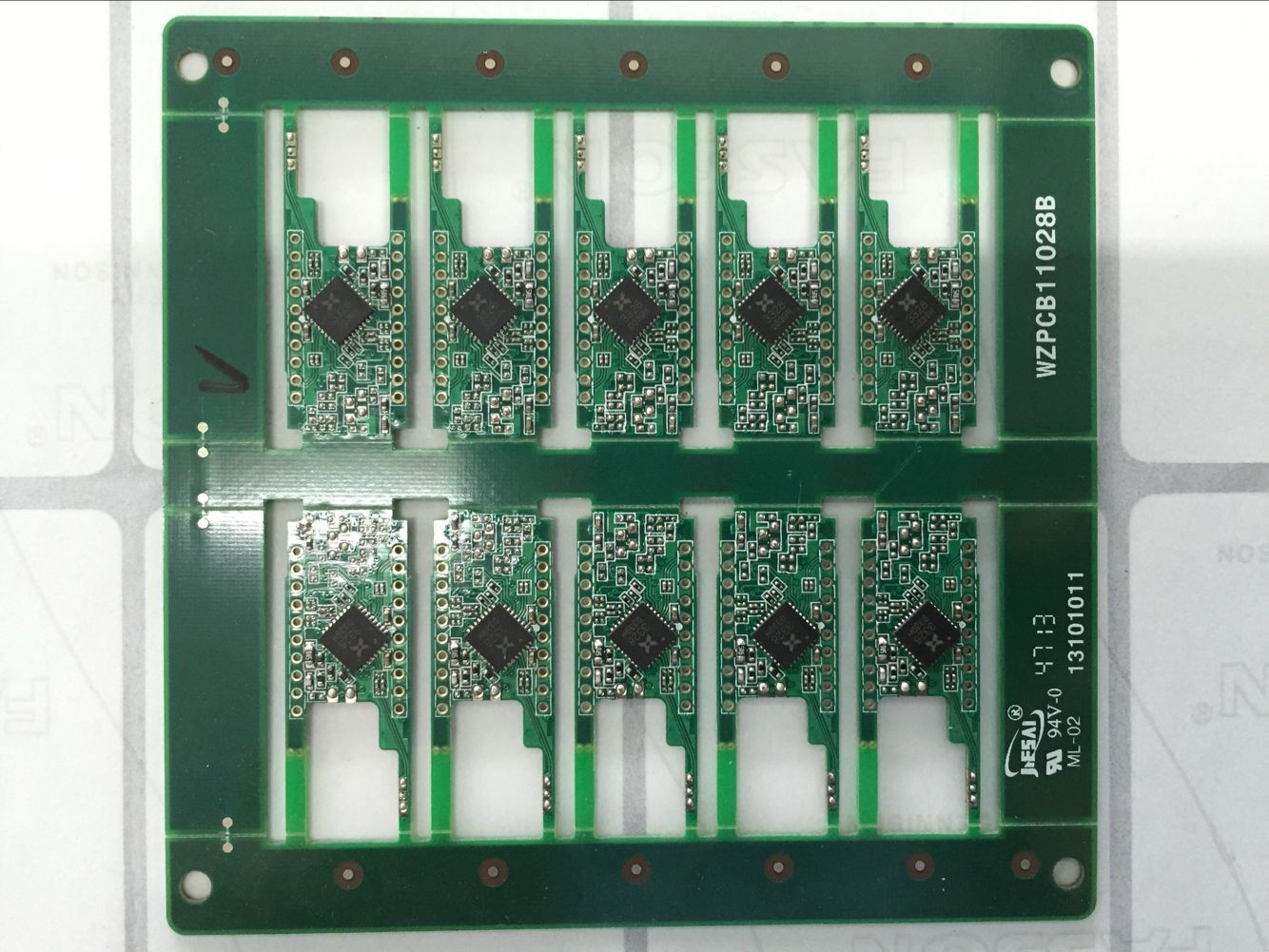

電子元件表面貼裝技術（Surface Mount Technology，簡稱SMT）是當代電子制造業的核心工藝，它通過將無引腳或短引腳的微型元件直接貼裝在印刷電路板（PCB）表面，取代了傳統的穿孔插裝方式，成為智能手機、電腦、汽車電子等高密度電子產品生產的關鍵環節。
工藝流程與核心設備
SMT生產線上，印刷機通過鋼網將精確劑量的焊膏涂覆在PCB焊盤上，隨后貼片機以每秒數個元件的速度將電阻、電容、集成電路等微型元件精準放置。回流焊爐通過溫度曲線控制，使焊膏熔化并形成可靠的焊點。整個過程高度自動化，貼片機精度可達±0.05mm，適應0201尺寸（0.6mm×0.3mm）及以下的微小元件。
技術優勢與應用領域
相比傳統通孔插裝，電子元件表面貼裝顯著提升了組裝密度，使PCB面積減少30%-60%，同時降低了信號干擾和寄生電容。其高速生產能力（每小時數千至數萬個焊點）滿足了消費電子大規模生產需求。從5G基站到可穿戴設備，從新能源汽車電池管理系統到醫療電子儀器，SMT技術已成為高可靠性電子產品的標配。
 質量控制與挑戰
焊點質量直接影響產品壽命，X光檢測可識別BGA（球柵陣列）封裝下的內部缺陷，而AOI（自動光學檢測）則通過圖像識別確保元件極性、偏移等參數符合標準。然而，微小元件（如01005封裝）的貼裝對設備精度提出更高要求，而無鉛焊料的應用也需嚴格控制回流溫度曲線，以避免冷焊或元件損傷。
隨著電子產品向輕薄化、多功能化發展，電子元件表面貼裝技術正朝著更高密度、更高可靠性的方向演進，持續推動著電子制造業的智能化升級。
